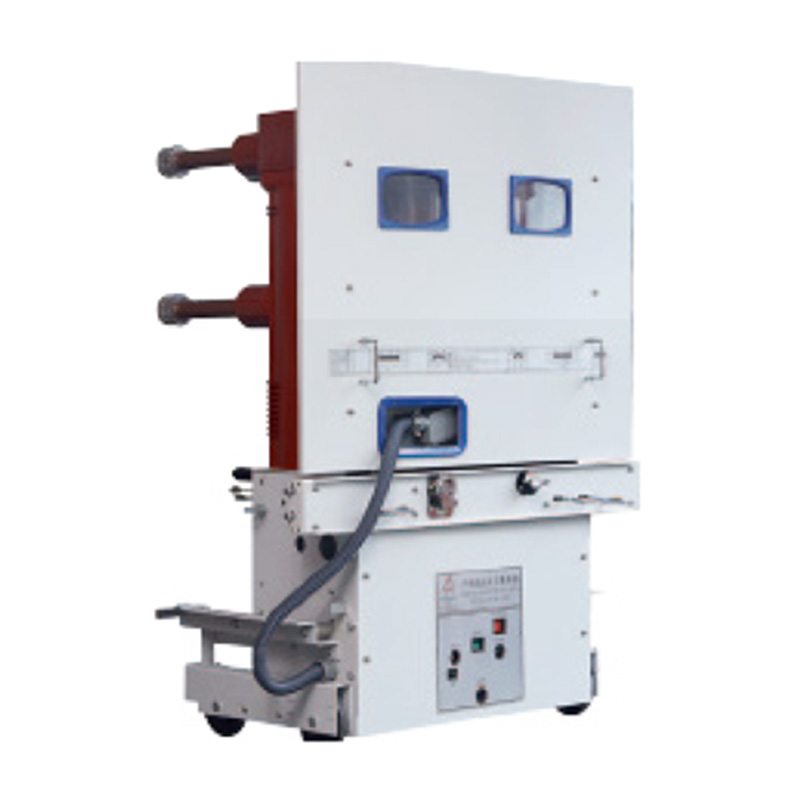

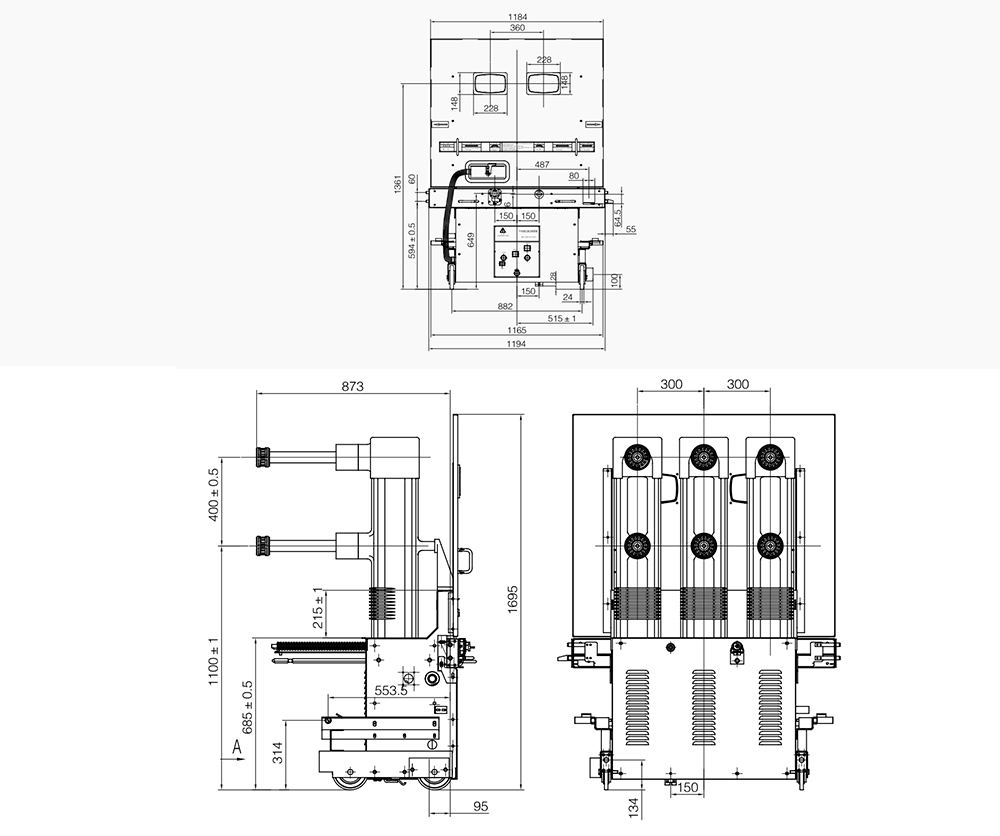

本斷路器采用上下布置結構，有效地降低斷路器的深度。并采用復合絕緣結構、三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣罩殼相隔離，采用復合絕緣結構之后，斷路器滿足正常運行條件下的空氣距離和爬距要求，并有效地減少了斷路器的體積，主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間僅為300mm。主回路電氣連接全部采用固定連接具有很高的可靠性。
